Varför bestämmer formbaser och standarddelar mögellivslängden?

En forms livslängd bedöms ofta av kavitetsmaterialet och bearbetningsprecisionen. Men det som verkligen avgör om en form på ett tillförlitligt och förutsägbart sätt kan nå sin designlivslängd är den del som ingen uppmärksammar –formbas och standarddelar.

Formbasen är skelettet. Standarddelarna är lederna. Om skelettet är felinriktat och lederna är lösa, kommer inte ens den bästa håligheten att hålla.

Mögelbasen: Grunden för allt

Formbasen är bärare för hela formen. Den integrerar alla funktionella komponenter – kavitet, kärna, utkastningssystem, kylsystem och grindsystem – i ett exakt ramverk, vilket säkerställer att de återgår till exakt samma position med varje öppnings- och stängningscykel.

Kärnkomponenter i en standardformbas

Dessa plattor är staplade, låsta med skruvar och förlitar sig på styrstift och bussningar för att garantera positionsrepeterbarhet varje cykel.

De två kärnprestandakraven för en formbas

Stelhet kommer först. Insprutningstrycket kan nå hundratals kilo per kvadratcentimeter. Om formbasen saknar styvhet, kommer den att deformeras under högt tryck - avskiljningslinjen öppnas, blixt visas; kärnan skiftar, väggtjockleken blir ojämn; ejektorstift binder, och hela formen måste demonteras.

Precision är tvåa. Passningsspelet mellan styrstift och bussningar, samt planheten och rätheten på varje platta, avgör direkt om formen öppnas och stänger smidigt och om produktdimensionerna förblir stabila.

 Standarddelar: De billigaste komponenterna som oftast misslyckas

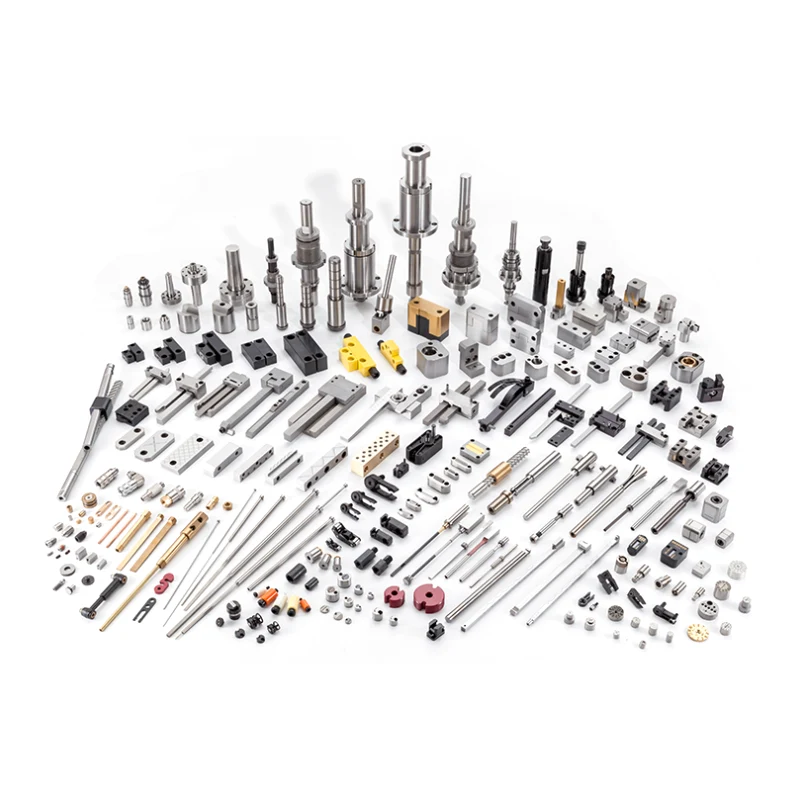

Standarddelar är alla utbytbara komponenter utan kavitet utan kärna i en form. Styrstift, bussningar, ejektorstift, fjädrar, tätningar, lokaliseringsringar, låsblock – alla räknas.

De ser vanliga ut, de är billiga att köpa, men mer än hälften av alla mögelfel går tillbaka till dessa komponenter.

1. Styrstift och bussningar

Styrsystemet säkerställer exakt inriktning av de rörliga och stationära halvorna vid varje stängning. De flesta mögelfel börjar med förlust av vägledningsnoggrannhet.

Material: SUJ2-lagerstål eller SKD11 verktygsstål, med högfrekvent induktionshärdning till HRC 58-62, följt av precisionsslipning till Ra 0,2-0,4 ytfinish.

Passningsavstånd: Vanligtvis 0,02-0,05 mm, beroende på formstorlek. För stor, och kärnan och håligheten är felaktiga. För liten och öppnings- och stängningsmotståndet ökar, vilket orsakar gnagsår.

Fellägen:

• Skavning på stift → orsakad av otillräcklig smörjning eller ojämn belastning

• Slitna bussningar → slutet av livslängden; byt ut dem

• Böjda stift → orsakade av obalanserad utkastning eller felinriktad klämkraft från insprutningsmaskinen

2. Ejektorstift, hylsor och tryckstänger

Utkastningssystemet ser den högsta cykelfrekvensen och den mest komplexa belastningen av någon del av formen.

Ejektorstift: Tillverkade av SKH51 höghastighetsstål eller SKD61 varmbearbetningsstål, med härdade spetsar. Passningsspelet med styrhålet bör vara 0,015-0,025 mm. För hårt, och stiftet binder. För löst och blixten visas vid utkastningspunkten.

Två huvudorsaker till att ejektorstiftet går sönder: utstötningskraften är förskjuten från centrum för urtagningsmotståndet, eller så påverkas stiftet under returen.

Fjädrar: Ansvarar för att returnera ejektorplattan. Det mest förbisedda problemet är fjädertrötthet. Efter tiotusentals kompressioner förkortas den fria höjden. Ejektorplattan går inte tillbaka helt och ejektorstiften träffar den stationära halvan under nästa stängning.

Kontrollmetod: Inspektera fjäderfri höjd var 100 000:e cykel. Byt ut om den har sjunkit under 90 % av den ursprungliga höjden.

3. Tätningar och bafflar

Vattenläckor i kylsystemet är det vanligaste plötsliga felet på verkstadsgolvet.

Tätningar (O-ringar): Tillverkade av högtemperatur silikongummi eller fluorgummi, med övre temperaturgränser på 200°C respektive 260°C. Fel orsakas av hög temperatur åldrande, härdning eller kompression. Byt ut var 500 000:e cykel eller årligen, beroende på vad som kommer först.

Bafflar: Omdirigera vattenflödesriktningen för lokal kylning. Det vanligaste felet är kalkblockering – särskilt allvarlig i områden med hårt vatten. Använd avhärdat vatten eller tillsätt korrosionsskyddande och avlagringstillsatser.

4. Lokaliseringsringar och låsblock

Lokaliseringsringar: Monterad på den övre klämplattan, centrerad med insprutningsmaskinens munstycke. Ett felaktigt val orsakar excentricitet mellan munstycket och inloppsbussningen – i bästa fall materialläckage; i värsta fall är både inloppsbussningen och munstycket skadade.

Låsblock: Används för glidlåsning (sidokärna). När den bärs är låskraften otillräcklig, och sliden växlar bakåt under insprutningstryck, vilket orsakar blixt på sidan av produkten. Inspektera låsytor regelbundet för fördjupningar eller slitage. Vänta inte tills blixten visas innan du felsöker.

Varför standarddelar misslyckas oftast

Standarddelar är de lättast standardiserade, billigaste och minst märkbara komponenterna i en form.

Och just för att de är billiga och omärkliga är de oftast försummade:

• Styrstiften blir torra – ingen kollar

• Fjädrar används tills de knäpper

• O-ringar läcker och någon virar tejp runt dem och fortsätter springa

• Ejektorstiften är något böjda, men "de fungerar fortfarande"

Det kumulativa resultatet av alla dessa "det fungerar fortfarande"-beslut: en fjäder värd några dollar går sönder, ejektorplattan fastnar, hela formen dras ur maskinen för reparation, timmars produktionskapacitet går förlorad och tusentals dollar i underhållskostnader hopar sig.

Urvalsprinciper

Val av formbas

Val av standarddelar

Underhåll: Ingen teknisk komplexitet, endast utförandedisciplin

Underhåll av formbas och standarddelar är inte komplicerat. Vad det kräver är frekvens och disciplin.

Snabbreferens för feldiagnos

Deformbas och standarddelarbestäm inte hur vacker produkten ser ut – det är hålighetens uppgift. De avgör bara en sak: om formen kan tillförlitligt och konsekvent producera delar under sin avsedda livslängd.

Ett felinriktat skelett kan inte överföra kraft, oavsett hur starka musklerna är. En stel led kan inte röra sig, oavsett hur kapabel lemmen är.

När du väljer en formbas, prioritera styvhet framför lätthet, precision framför pris. Vid köp av standarddelar behöver inte märket vara det dyraste utan specifikationerna ska vara korrekta. Vid dagligt underhåll, byt fjädrar enligt schemat, smörj styrtappar regelbundet och byt tätningar när de når uttjänt. Dessa uppgifter kräver inga tekniska färdigheter – bara en checklista och disciplinen att följa den.
